一、原理

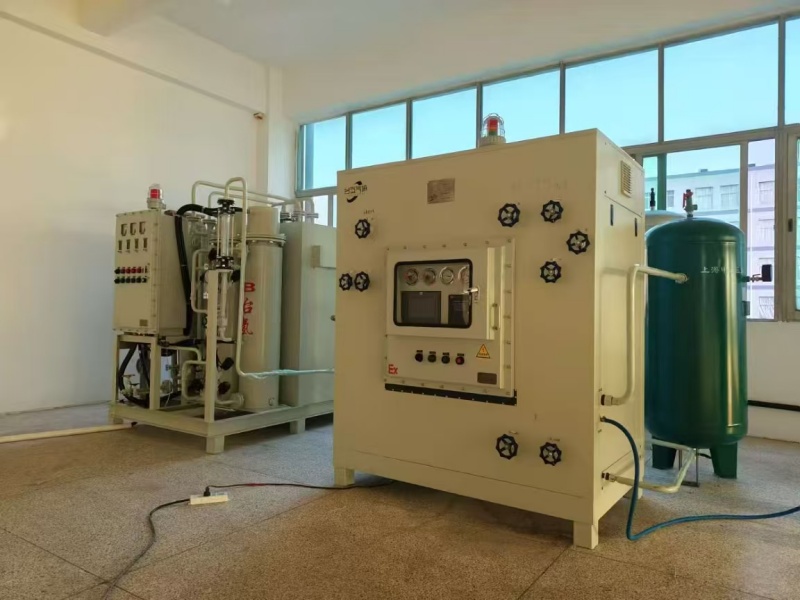

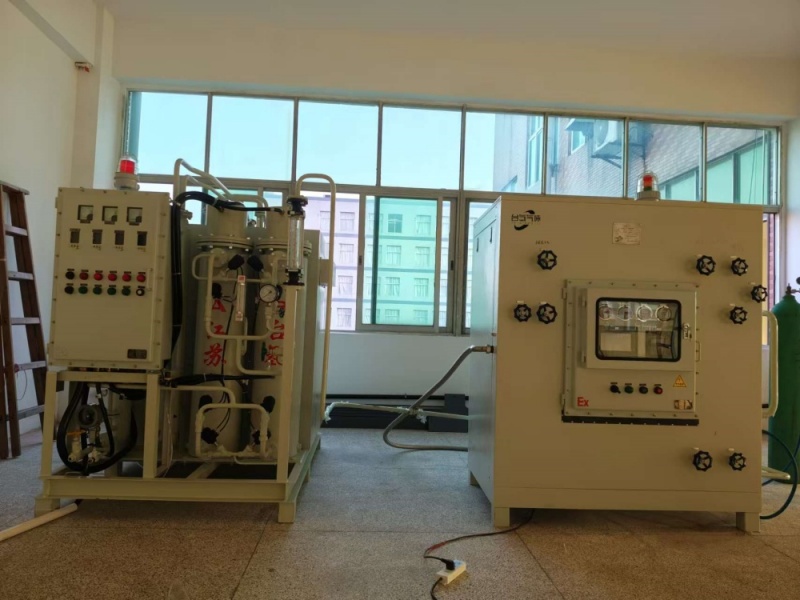

氮氣氫氣配比裝置主要采用控制加氫或加氮的流量來達到氫氣氮氣按一定比例混合的目的。一般情況下，是控制含量較少的氣體的流量， 一臺氮氣氫氣配比裝置主要由氮氣流量計、氫氣流量計、氫氣分析儀、PID控制器、流量調節閥、壓力表、混合罐、機箱等組成。

原理：氫氣分析儀測量得到混合罐內的氫氣含量，氫氣分析儀將所測得的含量轉換成4～20mA信號，傳送給PID控制器，PID控制器將此信號轉換成機械信號向流量調節閥發出動作指令，指揮流量調節閥的開度大小，流量調節閥的開度大小決定了混合罐內的氫氣含量，在不斷調節中，從而達到氫氣氮氣按一定比例混合的目的。

二、裝置特點

1、氫氣分析儀：選用高精度氫氣分析儀，測量精確，可靠性高，反應迅速。此氫氣分析儀帶4～20mA信號輸出。

2、PID控制器：控制精度高，能迅速將獲得的信號與設定值對比，并快速發出指令，保證控制的準確度和精度。同時快速的反應能保證氫氣含量的穩定。

PID控制主要是基于含量設定值與含量實際值的差別來實現控制的。當實際值低于設定值時，PID指揮調節閥開大流量，當實際值高于設定值時，PID指揮調節關小流量，如此不斷往復，最終達到平衡，即設定值與實際值的統一。

3、流量控制閥：選用高靈敏度調節閥，閥門動作幅度小，不會(huì )出現急開急關的情況，能很好控制氫氣的供給量，從而保證氫氣含量的穩定性。

4、設備整體箱式結構，方便安裝，節省空間。

三、應用

自動氫氮配比機在眾多行業中都有著廣泛的應用。在化工行業,它被用于合成氨、甲醇等重要化工產品的生產過程中,為化學反應提供精確比例的氫氮混合氣,提高產品收率和質量。在電子行業,氫氮混合氣常用于半導體芯片的制造和封裝工藝,自動氫氮配比機能夠確保氣體配比的穩定性,滿足電子元器件對氣體純度和比例的嚴格要求。在金屬熱處理行業,氫氮混合氣作為保護氣體,能夠防止金屬在加熱過程中氧化和脫碳,自動氫氮配比機的應用,使得金屬熱處理的質量得到了明顯提升。
